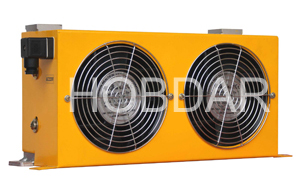

二、用流量

  油/風冷卻器生產商提供的性能參數表中，就有適用流量這一項，常指靜壓狀態下低粘度液體每分鐘的通過量。在液體流速0.2-0.4m/s的范圍內，風冷卻器油通道是不容易爆裂的，故風冷卻器適用流量值是理論的計算結合實際的經驗測試綜合得出。

  對于選用產品的工程師而言，準確的回油流量計算往往較為復雜。所以，結合油路實際工況，用經驗的方法，就簡便得多了。經驗計算如下：

  風冷卻器的工作流量=油泵流量×油缸有效面積比×安全系數其中：

  油缸有效面積比=無桿腔受壓面積÷有桿腔受壓面積(>1)

  安全系數：1.2～1.8，常取1.5

  如果是多支油缸同時回油，視具體的情況要考慮在內，流量相應要加大，乘以相應的倍數。

  案例一：已知系統油泵GPY-10(10.06ml/rev),電機轉速1390rpm,一支工作油缸(液壓缸內徑50mm,活塞桿直徑20mm)，求風冷卻器的工作流量?

  油泵流量=10.06×1390=1398.34ml≈14L/min

  無桿腔受壓面積=(50/2)2×π=625πmm2

  有桿腔受壓面積=(50/2)2×π-(20/2)2×π=525πmm2

  油缸有效面積比=625πmm2/525πmm2=1.19

  安全系數取1.5,則有:

  風冷卻器的工作流量=14×1.19×1.5≈25L/min

  故選用風冷卻器的適用流量值大于或等于25L即可，再結合系統的發熱功率的大小，選定型號。

  需要注意的是，靜壓(壓力基本恒定)狀態下，液壓油會通過換熱芯所有的油通道，但在有脈沖的情況下，液壓油只會通過部分的油通道，形成瞬間壓力過高是導致?lián)Q熱芯爆裂的常發原因,這也是調機時應多加注意的事項。因此，不能按照風冷卻器的工作流量等于油泵的排量來選型.
