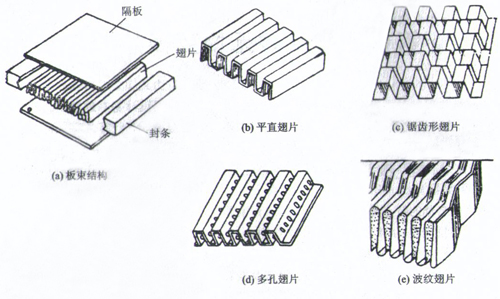

翅片是板翅式換熱器的基本元件，傳熱過程主要通過翅片熱傳導及翅片與流體之間的對流換熱來完成。翅片的作用是：a.擴大傳熱面積，提高緊湊性。翅片可看做是隔板的延伸和擴展；同時，由于翅片具有比隔板大得多的表面積，因此使緊湊性系數明顯增大。b.提高傳熱效率。同于翅片的特殊結構，流體在通道中形成強烈的擾動，使邊界層不斷在破裂和再生，從而有效地降低熱阻，提高傳熱效率。c.提高換熱器的強度的承壓能力。由于翅片的支撐加固，使芯體形成牢固的整體，因此盡管隔板與翅片都很薄，卻能力承受一定的壓力。根據工質與傳熱工況的不同，翅片可采用不同的結構形式。常用翅片的結構形式如圖所示。

　　1.平直翅片　　2.鋸齒形翅片　　3.多孔翅片　　4.波紋翅片
