液壓冷卻器的當量冷卻功率具體計算案例

文章出處：原創網責任編輯：作者：人氣：-發表時間：2019-07-14 08:00:00【大中小】

　　當量冷卻功率計算舉例，適用于液壓系統用之液壓冷卻器

　　已知條件如下：

　　HAD-90液壓油

　　要求散熱量：58000BTU/hr

　　Flow Rate流量(L/m)*：115

　　Inlet Temperature進口溫度(℃)*：60℃

　　Outlet Temperature出口溫度(℃)*：50℃

　　最高環境溫度：40℃

　　詢：求推薦液壓冷卻器具體型號

　　若數據準確無誤，可根據以下計算求出當量冷卻功率

　　散熱功率=58000x0.3/1000=17.4kw

　　安全系數取1.1

　　則有：17.4x1.1=19.14kw

　　當環境溫度為40℃時，要求油溫控制在50℃

　　則有

　　當量散熱功率=19.14÷（50-40）=1.914kw/℃

　　當流量為115L/min時

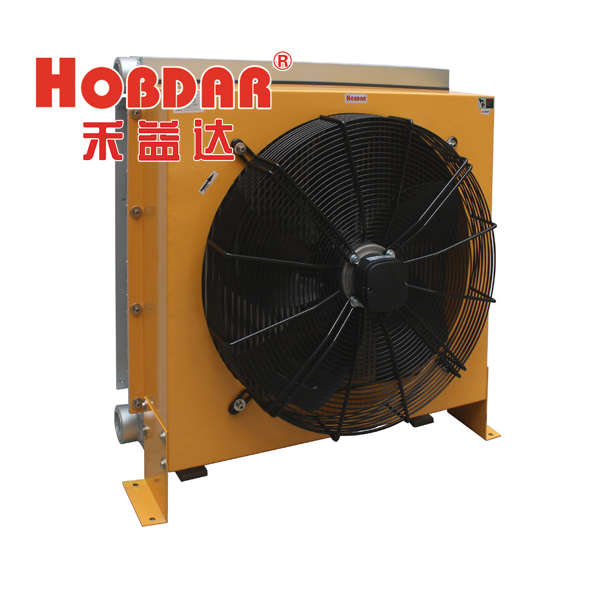

　　選用HD6042T-380Ⅴ

　　注：因為460V，60Hz電機，不是廠家常備之標準產品，要訂制。

　　禾益達廠家獨家研制的HD系列液壓冷卻器專利產品，性能優良，安裝維護方便。
